Penguncian Ulir Sebenarnya Untuk Mencegah Baut Putus

melonggarkanbautHal ini biasa terjadi, namun jika tidak diperhatikan akan sering menimbulkan getaran peralatan, kerusakan komponen, bahkan korban jiwa. Cara mengencangkan mur kecil selalu menjadi topik abadi dalam desain mekanik. Hari ini, mari kita bicara tentang metode paling dasar untuk memperbaiki mur di tempat kerja.

Secara umum, kami menganalisis fraktur baut dari empat aspek berikut:

1. kualitas baut

2.bolt torsi pra-pengencangan

3. kekuatan baut

4. kekuatan lelah baut

Padahal, sebagian besar baut putus karena kendur, yang patah karena kendor. Karena kendur dan putusnya baut pada dasarnya sama dengan patah lelah. Akhirnya, kita selalu bisa menemukan alasan dari kekuatan kelelahan. Nyatanya, kita tidak bisa membayangkan bahwa kekuatan lelah baut tidak bisa digunakan dalam proses pemakaian.

Patahnya baut bukan karena kekuatan tarik baut

Dengan satu M20 × Misalnya, baut kekuatan tinggi Grade 8.8 80 memiliki berat hanya 0,2kg, dan beban tarik minimumnya adalah 20 ton, hingga 100.000 kali beratnya sendiri. Umumnya, kami hanya menggunakannya untuk mengencangkan bagian 20kg, dan hanya menggunakan seperseribu dari kapasitas maksimumnya. Bahkan efek gaya lain pada peralatan tidak dapat melebihi seribu kali berat bagian, sehingga kekuatan tarik pengencang berulir cukup, dan tidak mungkin rusak karena kekuatan baut yang tidak mencukupi.

Patahnya baut bukan karena kekuatan lelah baut

Pengencang berulir hanya dapat dilonggarkan seratus kali dalam uji pelonggaran getaran transversal, dan satu juta kali dalam uji kekuatan lelah. Dengan kata lain, pengencang berulir menjadi longgar saat menggunakan 1/10.000 dari kekuatan lelahnya. Kami hanya menggunakan 1/10000 dari kapasitasnya yang besar, sehingga kendurnya pengencang berulir bukan karena kekuatan kelelahan baut.

Penyebab sebenarnya dari kerusakan pengencang berulir adalah kelonggaran

Setelah melonggarkan pengencang berulir, energi kinetik mv2 yang sangat besar dihasilkan. Energi kinetik yang sangat besar ini langsung bekerja pada pengencang dan peralatan, mengakibatkan kerusakan pada pengencang. Setelah pengencang rusak, peralatan tidak dapat bekerja dalam kondisi normal, yang selanjutnya menyebabkan kerusakan peralatan.

Untuk pengencang yang mengalami gaya aksial, ulirnya rusak dan bautnya terlepas.

Untuk pengencang yang mengalami gaya radial, baut dipotong dan lubang baut dibuat elips.

Kunci untuk mengatasi masalah ini adalah memilih metode penguncian utas dengan efek penguncian yang sangat baik

Ambil palu hidrolik sebagai contoh. Berat palu hidrolik GT80 adalah 1.663 ton, baut pelat sampingnya adalah 7 set baut 10,9 M42, dan ketahanan tarik setiap baut adalah 110 ton. Preload dihitung sebagai setengah dari ketahanan tarik, dan preload hingga 300 atau 400 ton. Tapi bautnya juga akan putus. Sekarang kita akan menggantinya dengan baut M48. Akar penyebabnya adalah penguncian baut tidak dapat diselesaikan

Untuk fraktur baut, mudah untuk menarik kesimpulan bahwa kekuatannya tidak cukup, sehingga sebagian besar diadopsi metode peningkatan tingkat kekuatan diameter baut. Cara ini dapat meningkatkan gaya pengencangan baut, dan gaya geseknya juga dapat ditingkatkan. Tentu saja, efek anti-pelonggarannya juga bisa ditingkatkan. Namun, metode ini sebenarnya adalah metode non-profesional, dengan investasi yang terlalu banyak dan keuntungan yang terlalu sedikit.

Singkatnya, bautnya adalah: "Jika tidak longgar, maka akan putus."

Analisis penyebab kelonggaran baut

Sambungan berulir dirancang sesuai dengan kondisi penguncian sendiri: ψ Kurang dari atau sama dengan ρ v. Pasangan gesekan yang dihasilkan pada pasangan ulir membuat baut mengunci sendiri dan dengan demikian mengencangkan baut, sehingga sambungan tidak akan kendor secara otomatis di bawah beban statis . Namun, di bawah benturan, getaran, beban variabel, dan perubahan suhu yang besar, gaya gesek F dari pasangan sekrup akan berkurang atau hilang seketika. Jika fenomena ini terjadi berulang kali, baut penghubung secara bertahap akan kendor. Setelah pengikat berulir dilonggarkan, energi kinetik mv2 dihasilkan. Untuk pengikat yang mengalami gaya aksial, ulirnya rusak dan bautnya terlepas. Untuk pengencang yang terkena gaya radial, baut dipotong dan lubang baut rusak.

Prinsip penguncian baut: batasi gerakan relatif antara pasangan ulir, atau tingkatkan kesulitan gerakan relatif.

Pengantar metode anti-pelonggaran umum

Ada tiga metode penguncian baut yang umum digunakan: penguncian gesekan, penguncian mekanis, dan penguncian permanen. Diantaranya, penguncian mekanis dan penguncian gesekan disebut penguncian yang dapat dilepas, sedangkan penguncian permanen disebut penguncian yang tidak dapat dilepas.

Kunci gesekan

1. Spring washer anti longgar

Prinsip anti-longgar dari spring washer adalah bahwa setelah spring washer ditekan rata, spring washer akan menghasilkan gaya elastis yang terus menerus, sehingga pasangan sambungan ulir mur dan baut akan mempertahankan gaya gesek yang konstan, menghasilkan a torsi resistansi, sehingga mencegah mur kendor. Pada saat yang sama, sudut tajam pada bukaan ring pegas masing-masing disematkan ke dalam baut dan permukaan bagian yang disambungkan, untuk mencegah baut berputar relatif terhadap bagian yang disambungkan.

2. Counter nut (mur ganda) anti kendor

3. Penguncian mur pengunci sendiri

Salah satu ujung mur dibuat menjadi penutup non-lingkaran atau penutup radial setelah dibuka. Saat mur dikencangkan, leher akan mengembang, dan gaya elastis leher akan digunakan untuk menekan ulir sekrup.

4. Penguncian ring nut elastis

Masukkan serat atau nilon ke dalam benang untuk meningkatkan gesekan. Cincin elastis juga berperan dalam mencegah kebocoran cairan.

Penguncian mekanis

1. Penguncian mur dan cotter pin

2. Hentikan paking

Setelah mur dikencangkan, bengkokkan washer pengunci satu lug atau dua lug ke sisi mur dan bagian yang terhubung masing-masing untuk mendapatkan anti-longgar.

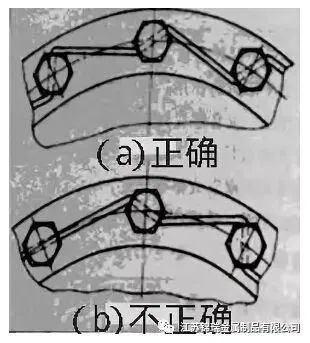

3. Kawat baja seri anti melonggar

Gunakan kawat baja ringan untuk menembus ke dalam lubang setiap kepala sekrup, dan sambungkan sekrup secara seri untuk saling mengerem.

Penguncian permanen

Langkah-langkah anti-pelonggaran permanen yang umum digunakan termasuk pengelasan spot, memukau, ikatan, dll. Metode ini sebagian besar akan merusak pengencang berulir selama pembongkaran dan tidak dapat digunakan kembali.

Selain itu, ada cara lain untuk mencegah kelonggaran, seperti mengoleskan perekat cair di antara ulir sekrup, memasang cincin nilon di ujung mur, memukau dan meninju untuk mencegah kelonggaran, dll. Penguncian mekanis dan penguncian gesekan disebut penguncian yang dapat dilepas , sedangkan penguncian permanen disebut penguncian yang tidak dapat dilepas.

1. Metode meninju tepi untuk mencegah melonggarnya

Setelah mur dikencangkan, pukul ujung utas untuk menghancurkan utas.

2. Pengunci perekat - cairan pengunci mur

Oleskan cairan pengunci mur ke posisi pengencangan baut, lalu kencangkan mur. Setelah penyembuhan sendiri, efek pengunciannya bagus.
